产品图片

　　1.产品简介

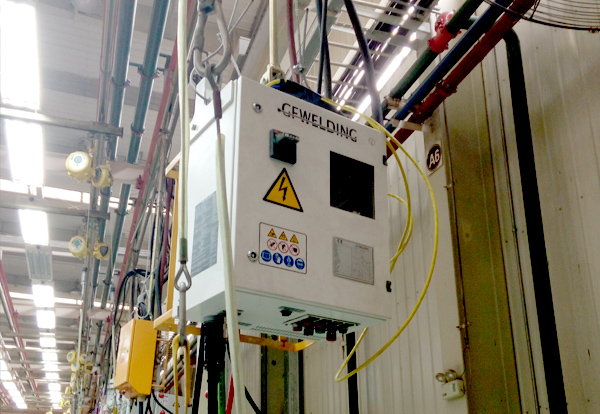

　　HPA150LL 焊接控制柜是为工频手工电阻焊接应用而设计，采用线性频率控制技术，可直接控制2 台一体式手工焊枪的工作。产品适配目前所使用的所有焊接控制方式。

　　控制柜集成有：电源主回路开关-焊接控制器-触发单元-辅助电源电路-水、气

　　控制回路-冷却系统及接口和控制面板等。

　　控制柜提供以下应用功能:

　　l 在点焊时自动控制输出电流，并保证输出值与程序设置值的一致;

　　l 提供两把焊枪的工作动力(每把焊枪具有两个程序);

　　l 焊枪I/O接口信号和控制，包括通过电磁阀来控制气缸运动，带动焊枪运动部件来控制焊枪的大小开口;

　　l 通过Ethernet 网实现焊接控制站的远程控制。

　　2.产品特点

　　l 可实现电流环和电压输出模式，恒流、恒压、恒功率控制。

　　l 可选配基于XP系统和Win7系统的WMS软件,可以升级。安装完后, 用户可像安装普通软件一样, 操作方便, 对用户完全透明, 易学易用,附带数据库,完全按照汽车工业的ISO标准设计而成。

　　l 参数的修改具有多级密码进入,且参数修改后, 具有修改的历史记录,否则无法进入参数的修改功能页面,完全确保焊接质量。

　　l 参数可实时在线多任务存储备份恢复 操作方便,安全.

　　l 具有可扩展的各种工业总线和以太网接口, 可供用户任意选择。包括Profinet或Ethernet IP以太网总线,满足现代化网络合一的要求

　　l 16个压力/电流增量控制，具有自动电极编程修磨,电流的变化可以设计成指数变化, 即无级调节,即可以减少焊接飞溅, 有利于焊点熔核的形成, 保证焊接质量。

　　l 采用二次电流反馈控制

　　l 具有512套焊接程序，同时可以结合WMS软件的焊点数据库功能可以调用1Mio以上焊点数据,可满足车身车间多车型每个焊点焊程序调用的不同程序的功能,满足现代汽车厂要求, 通用性很强

　　l 具有焊点质量数据采集与统计功能。可存储500条以上工作状态诊断及报警记录，具有强大的焊点焊接参数数据库, 出现焊接质量问题, 有据可查

　　l 可存储500条以上参数修改和历史操作记录

　　l 具有延时启动功能

　　l 采用模块化设计，维修性，互换性好

　　2.产品参数
